Art. STGA099
Autoclave à vapeur avec vide fractionné

Europa B Evo 24







Europa B Evo 24 est un autoclave de dernière génération innovateur par  son design et l'efficacité de son fonctionnement.



-Le nouveau tableau de bord avec écran bleu a un fort impact esthétique et est d'une grande modernité.
-Les nouveaux raccords de rechargement qui s'introduisent à fleur du panneau avant de l'autoclave représentent une véritable innovation.


L'étude des attentes des opérateurs et des contraintes légales a incité le Service Recherche & Développement de Tecno-Gaz S.p.A. à créer un incubateur biologique géré en toute autonomie et directement depuis l'autoclave, et qui fonctionne même lorsque ce dernier est éteint.

Les essais biologiques sont la base qui permettent d'évaluer la valeur de l'autoclave conformément aux normes en vigueur : Tecno-Gaz S.p.A. franchit ainsi un pas important vers l'avenir.

Europa B Evo24  est essentiel au sein de toutes les structures médicales et dentaires mais aussi dans tous les secteurs devant assurer une stérilisation fiable de matériaux de toutes sortes : poreux, creux, solides, libres et emballés.
Europa B Evo24 pérennise aujourd'hui le succès dont jouit Tecno-Gaz depuis des années : des milliers de professionnels utilisent en effet les autoclaves Tecno-Gaz pour leur plus grande satisfaction.



Particularités d'Europa B Evo 24

-Chambre circulaire en acier inox de type AISI 304, traitée
-Charge maximum pour chaque cycle: 8 kg
-3 systèmes de sécurité sur la porte: électro-aimant, électrique, dynamique
-Carte de commande intégrée dans le tableau de bord
-Écran graphique
-Système d'alignement automatique de la pression atmosphérique
-Ravitaillement en eau au moyen d'une pompe et blocage automatique lorsque le réservoir est plein
-Joint sur la porte pour assurer une durée de vie maximum
-Tableau de bord avec connexions à l'arrière et possibilité de remplissage et d'évacuation automatique de l'eau
-Système de ventilation forcée intégré dans l'appareil
-Porte-plateaux avec protection pour éviter tout contact entre la charge et la chambr
e.


Le système P.I.D.
L'engagement majeur d'une entreprise comme Tecno-Gaz est de fabriquer des produits dont les attributs, les caractéristiques et les particularités soient uniques et permettent de garantir un maximum de fiabilité et de sécurité à l'utilisateur.
Nos services de recherche ont conçu, avec le soutien et l'assistance d'organismes externes,  un système extraordinaire qui trouve sa première application sur nos autoclaves. Ce dispositif innovateur s'appelle P.I.D.
P.I.D. signifie Proportionnel Intégral Dérivé et est au « top » des contrôles en chaîne fermée. La structure de ce contrôle de haute technologie est simple et flexible. P.I.D. assure un contrôle et monitoring constant du système fonctionnel de l'autoclave. Il intervient automatiquement en cas d'anomalies ou de valeurs incorrectes des paramètres techniques et électroniques.
Un dispositif qui réagit comme un «un véritable technicien interne» capable de diagnostiquer et d'intervenir en temps réel.
Une solution qui limite et réduit les anomalies et les alarmes, garantit une fiabilité maximum et diminue au maximum les périodes d'inactivité de la machine
.



Stérilisation

Autoclaves conçus pour stériliser les charges de classe B

Il existe de nombreux modèles d'autoclaves : chacun a ses propres caractéristiques et particularités. Chaque centre médical ou cabinet dentaire doit adopter le modèle qui correspond le mieux à ses exigences opérationnelles. Celles-ci vont varier en fonction des charges à stériliser. Les normes EN 13060 ont défini de manière précise la classification des charges et ont établi que les charges de classe B concernent les matériaux suivants :

Corps poreux
Les corps poreux sont des matériaux simples ou composés qui peuvent absorber les fluides (tissus, blouses, compresses, pansements, etc.)

Corps creux
Les corps creux sont des matériaux ou dispositifs présentant des cavités, engorgements, etc. Ils se divisent en deux catégories définies de manière précise par une description minutieuse du ratio longueurs-diamètre.
Voici quelques concepts d'ordre généra
l.

Type B : canules, tubes ou dispositifs soumis à des usages variés et nombreux
Type A : turbines, instruments manuels et dispositifs composés de trous aveugles ou de petites dimensions.
Cela étant, il faut choisir, pour toutes les structures utilisant les matériaux susmentionnés, un autoclave de dernière génération, capable de garantir une stérilisation fiable des charges de type B. Tecno-Gaz spa fabrique une large gamme d'autoclaves qui assurent une bonne stérilisation de tous les matériaux, et en particulier des charges de type B :

L'autoclave Europa B Evo dispose d'un système de vide fractionné et de divers dispositifs.

Des autoclaves qui assurent une stérilisation fiable

Cycles constamment contrôlés
Les autoclaves Europa B Evo – Europa B Evo 24 sont dotés d'un dispositif permettant de contrôler -et de contrôler constamment- les cycles de stérilisation. Toutes les anomalies sont rapidement détectées et, lorsqu'elles compromettent le cycle de stérilisation, l'appareil se bloque immédiatement. Un message indique l'anomalie à l'opérateur.
Cycles préétablis, non manipulables
Tous les cycles sont préétablis et assurent une stérilisation fiable des matériaux traités. Les opérateurs n'ont absolument aucune possibilité d'intervenir ou de manipuler les cycles, tout risque d'erreur humaine est par conséquent évité.
Tous les cycles assurent la stérilisation des charges de type B
Tous les cycles de stérilisation sont équipés du système de vide fractionné, de contrôles et de paramètres assurant la stérilisation des charges de type B. Par conséquent, la stérilisation des différents types de matériel traités est toujours assurée, même lorsque le type de cycle sélectionné est incorrect.
Ergonomique et utilisation facile

Il suffit d'appuyer sur un premier bouton pour sélectionner le cycle de stérilisation, puis sur un second pour activer le processus complet.
Il est impossible de se tromper et de sélectionner un cycle qui n'assurerait pas une bonne stérilisation: toute erreur de fonctionnement est signalée par un message d'alerte.
L'autoclave peut être utilisé par plusieurs personnes sans risque de dommages ou de problèmes. Là encore -et c'est important- Tecno-Gaz a souhaité garantir une sécurité maximale de fonctionnement
.



Le processus de stérilisation

Le processus de stérilisation compte plusieurs phases. Tecno-Gaz a adopté des solutions techniques d'avant-garde pour chacune d'entre elles.
Le vide : c'est la première phase du cycle. Elle est essentielle pour une bonne stérilisation. Nous assurons un résultat parfait grâce à une pompe de haute qualité qui permet d'éliminer les poches d'air même en présence de corps creux ou poreux.
La préchauffe : c'est la phase durant laquelle sont établis les paramètres du cycle de stérilisation, la température et la pression. Nous adoptons un système de préchauffe constitué d'un élément chauffant conçu pour diminuer au maximum la durée de la phase.
Le temps d'exposition : dans cette phase, tous les micro-organismes sont éliminés. La pression, la température et la durée doivent être parfaitement contrôlées. Signalons le système à double sonde et un système de contrôle par micro-processeur géré par le système
P.I.D.
Le séchage :
cette dernière phase du cycle de stérilisation est importante. Un séchage parfait permet en effet de garantir que les instruments restent stériles. Tecno-Gaz adopte un système combiné de vide + chaleur qui assure le parfait séchage des matériaux stérilisés libres ou emballés.

L'importance du vide

À quoi sert le vide ?
Une fois que l'autoclave est complètement chargé et que la porte est fermée, de l'air ambiant est attrapé à l'intérieur. En raison de son élasticité physique, cet air diffère de la vapeur produite par le cycle et ne s'y mêle pas. Ces « bulles d'air » restent donc « froides » et peuvent ainsi entraver la stérilisation correcte et fiable des matériaux traités. Il est donc important d'adopter un système spécial destiné à éliminer ces bulles d'air.

Les systèmes de vide
Il existe plusieurs systèmes de vide pour autoclaves. Le vide fractionné est le plus moderne et le plus fiable. Il assure en effet une bonne stérilisation quels que soient les matériaux à traiter (matériaux creux et poreux inclus).

Le vide fractionné
Europa B Evo – Europa B Evo 24 sont dotés d'un système dit de vide fractionné qui permet d'alterner les phases de pression négative et les phases de pression positive. Activé au début de chaque cycle de stérilisation, ce système est le « top » en matière de vide et assure l'élimination complète des poches d'air, quels que soient les matériaux à traiter (matériaux creux et poreux inclus)..





Cycles

Températures préétablies
Les températures programmées pour les cycles de nos autoclaves sont de 134 °C et 121 °C. Les cycles à 134 °C sont normalement utilisés pour stériliser des matériaux solides et ferreux. Les cycles à 121 °C sont destinés à la stérilisation des thermoplastiques, des tissus et des matériaux délicats. Stérilisez toujours les matériaux selon les indications fournies par le constructeur de l'appareil.

Utilisation facile
Choisir et sélectionner un cycle de stérilisation sur les autoclaves Tecno-Gaz est une opération simple et intuitive. Une touche vous permet de faire défiler sur l'écran les données relatives à chaque cycle et de choisir le plus indiqué. Il suffit ensuite d'appuyer sur une autre touche pour faire automatiquement démarrer le cycle de stérilisation, sans plus avoir à vous occuper de rien. En cas d'erreur ou d'alarme, une série de messages et de LED attireront votre attention sur le problème.

Cycles entièrement automatiques
Tous les cycles sont entièrement automatiques: les phases sont toutes gérées par une carte de dernière génération équipée d'un puissant micro-processeur. Chaque phase (vide, préchauffe, temps d'exposition, séchage) est contrôlée, assistée et gérée automatiquement. Aucune intervention humaine n'est nécessaire durant les cycles.

Vaste choix des cycles de fonctionnement
Les autoclaves Europa B Evo et Europa B Evo 24 disposent de :
1 cycle de stérilisation à 134 °C pour les matériaux libres et emballés.
1 cycle de stérilisation à 121 °C pour les matériaux libres et emballés.
1 cycle de stérilisation « flash » pour les cycles rapides.
1 cycle de stérilisation « prion » spécialement
conçu pour la maladie de Creutzfeld Jacob.

Cycles sans intervention de l'opérateur et avec arrêt automatique
Tous les cycles de stérilisation ont une fonction automatique qui, lorsque l'opérateur est absent en fin de cycle, déclenche un processus d'anti-condensation et provoque l'arrêt automatique. Ce système permet d'économiser et accroît la sécurité de l'appareil.

Cycles de test
Nos autoclaves peuvent êtres soumis à différents cycles de test qui permettent de contrôler périodiquement l'appareil grâce à des systèmes physiques et fonctionnels.
Helix test évalue la capacité de vide dans les corps poreux.
Bowie & dick test évalue la capacité de vide dans les corps.
Vacuum test évalue la capacité de maintien du vid
e.

La sécurité des opérateurs

Systèmes de sécurité placés sur la porte
Nous avons installé pas moins de trois dispositifs de sécurité sur la porte de l'autoclave !
Un premier dispositif de type mécanique-électromagnétique :
il s'active lorsque le cycle de stérilisation commence et il bloque complètement l'ouverture de la porte. Le dispositif peut être annulé à la fin du cycle: il suffit d'appuyer sur un bouton spécial (uniquement lorsque la pression positive est proche de zéro).
Le deuxième est de type électrique : il s'active automatiquement en cas de tentative d'ouverture forcée de la machine.
Le troisième est de type dynamique : le joint de la porte résulte d'un nouveau concept qui ne permet pas l'ouverture de la porte en présence de pression à l'intérieur de la chambre.

Dispositifs de sécurité mis en place
Soupape de sécurité certifiée.
T-ped sur les chambres de stérilisation.
Isolation de la chambre à base de matériel céramique certifié.

Autoclaves flexibles

Pour une entreprise leader comme la nôtre, le premier objectif est de fabriquer des dispositifs « flexibles » pouvant s'adapter aux exigences de chaque opérateur tout en revenant au fonctionnement le plus simple leur permettant d'ailleurs d'obtenir un gain de temps et un gain financier. Durant le développement du projet, la priorité de nos techniciens est par conséquent d'étudier de nouvelles solutions techniques capables de garantir cette caractéristique importante. Les autoclaves Europa B Evo – Europa B Evo 24 comptent une série de solutions innovantes qui permettent à l'opérateur de programmer l'autoclave selon ses exigences fonctionnelles personnelles.

Remplissage des réservoirs à eau : programmez les autoclaves selon vos exigences personnelles.
Vous pouvez choisir le mode de programmation de votre autoclave.
Aujourd'hui, Europa B Evo est conçu pour :
- fonctionner de manière autonome grâce à l'eau des réservoirs internes et à effectuer le remplissage et l'évacuation manuelle de l'eau pure et de l'eau usée.
- se raccorder
directement au réseau hydraulique grâce au système mod.Pura qui assure une alimentation continue en eau et l'évacuation automatique sans perte de temps pour les opérations manuelles.



Conseils



Conseils
Si
vous utilisez constamment l'autoclave et que vous ne voulez pas subir les problèmes liés à l'achat d'eau déminéralisée et à la gestion du remplissage et de l'évacuation des réservoirs, nous vous conseillons d'adopter le système doté du système mod.Pura. Il vous permettra d'obtenir un gain de temps et un gain financier importants, tout en vous aidant à protéger votre autoclave puisque celui-ci sera toujours alimenté en eau contrôlée et appropriée.



Réservoirs internes

Tous les autoclaves sont composés d'un réservoir interne à eau pure et d'un réservoir à eau usée. Chaque réservoir est équipé de sondes afin de détecter les niveaux d'eau minimum et maximum.

Remplissage des réservoirs
Si
l'autoclave est raccordé au dispositif mod. Pura, le remplissage des réservoirs est automatique. En revanche, si l'autoclave est utilisé de manière autonome, le remplissage doit être effectué manuellement. Pour simplifier cette opération, les autoclaves Tecno-Gaz sont équipés d'un système de remplissage par pompe et d'un capteur de niveau qui prévient lorsque le niveau d'eau nécessaire est atteint. Particulièrement importate, cette option est présente sur tous les modèles de la ligne. Elle permet ainsi d'éviter les éventuelles erreurs humaines dues à un remplissage excessif et diminue les efforts réalisés par l'opérateur. L'autoclave est également programmé pour remplir manuellement le réservoir dans le cas où la pompe de remplissage ne fonctionnerait pas

Chambre et charge
Toutes les chambres des autoclaves Tecno-Gaz sont construites en acier inox spécial. Elles sont fabriquées avec des systèmes industriels modernes puis soumises à des procédures de contrôle sévères et à des tests individuels.

Charge et dimensions
Le
volume de la chambre est un paramètre très important lorsque vous achetez un autoclave: c'est le seul paramètre efficace pour évaluer la charge que l'autoclave est en mesure de stériliser.
En réalité, il existe des autoclaves dont la chambre est plus grande mais qui ne peuvent stériliser que des volumes de charge inférieurs. Ceci s'explique par une série de choix techniques : système de chauffage, puissance de la résistance, etc.
Évaluez toujours attentivement le volume de la chambre mais surtout la charge déclarée par les fabricants, qui en général s'élève à 750 /1000 g par
plateau.

Large gamme d'équipements de série

De notre point de vue, chaque autoclave doit disposer de tous les équipements qui contribuent à réaliser correctement les opérations quotidiennes et de tous les accessoires nécessaires à la gestion et au contrôle de l'appareil. C'est pourquoi les autoclaves Tecno-Gaz sont fournis avec tous les accessoires et les connexions supplémentaires disponibles.

Imprimante intégrée sur tous les modèles : elle assure l'enregistrement des cycles de stérilisation et permet de documenter le vacuum test.

Possibilité de connexion au réseau hydraulique : tous les autoclaves peuvent être connectés au réseau hydraulique grâce au mod.Pura



Autres accessoires : 1 porte-plateau fermé, 4 porte-plateaux en aluminium, 1 clé à double fonction pour l'extraction du plateau et le réglage de la porte, des tuyaux de remplissage et d'évacuation de l'eau, une éponge pour nettoyer la chambre.

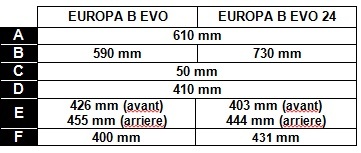

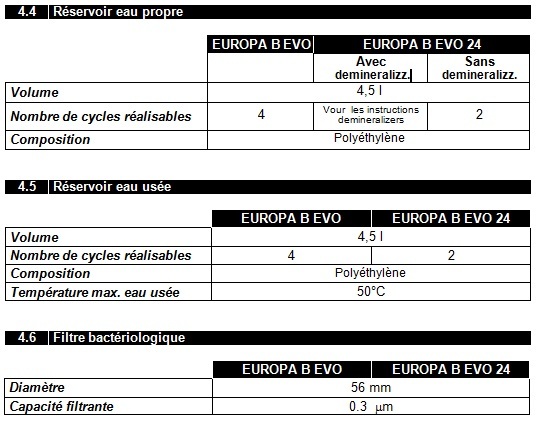

Caractéristiques Techniques
